BF7264B是集逻辑分析仪与协议分析仪于一体的机器，目前市场上的逻辑分析仪和协议分析仪都是单独的仪器。
1、逻辑分析仪部分
1.1、BF7264B的逻辑分析仪具有32Gb的仪器总内存，64通道使用时每通道有500M可用，32通道有1G可用。对于数据分析，内存是至关重要的指标。BF7264B是目前市场上内存最大的逻辑分析仪。
1.2、BF7264B的逻辑分析仪支持NandFlash/eMMC5.1/SD3.0(SDIO 3.0)/Serial Flash/SPI协议解析，原理是对所有协议，先捕获NandFlash/eMMC的数字波形，然后通过软件解析NandFlash的命令，地址，数据。请参考下面的NAND_DATA_LA_mode图1、eMMC_CMD_LA_mode图1、eMMC_LA_mode图2。
NAND_DATA_LA_mode图1
eMMC_CMD_LA_mode图1
eMMC_LA_mode图2
1.3、BF7264B的逻辑分析仪支持NandFlash/eMMC5.1/SD3.0(SDIO 3.0)/Serial Flash/SPI协议，可以通过NandFlash/eMMC的命令，地址（NandFlash/eMMC5.1），数据作为条件来触发捕获信号（并且可以设置多阶层的条件），触发是定位数据错误问题的重要手段。BF7264B的逻辑分析仪是目前市场上唯一支持NandFlash协议触发的逻辑分析仪，并且可以通过协议触发去控制示波器同步采集模拟波形，从而确认数据错误的原因。传统逻辑分析仪是只能通过1（高）、0（低）状态，上升/下降沿跳变来作为触发条件。 请参考下面的NAND Flash_Trigger图1、eMMC_Trigger图1、逻辑分析仪触发控制示波器图1
NAND Flash_Trigger图1
eMMC_Trigger图1
逻辑分析仪触发控制示波器抓到的模拟波形图1、
逻辑分析仪发现的数字波形错误
2、协议分析仪部分
2.1、BF7264B协议分析支持eMMC5.1/MIPI D-PHY1.2/NAND Flash/SD 3.0(SDIO 3.0)/SD 4.1(UHS-II)协议解析。（MIPI D-Phy包含有一个时钟通道和数量可设置（最多4个通道）的数据通道。通过增加数据通道数量就可以达到增加带宽的目的），BF7264B的协议分析仪原理是被测信号进入仪器内部后，被测信号就被仪器内部的芯片直接进行协议解析，然后将解析好的协议数据实时送出来显示。所以协议分析仪可以实时显示数据和长时间监控采集数据。BF7264B是市场上唯一的NandFlash协议分析仪。请参考下面的Nand_PA_mode图1、eMMC_PA_mode图1。

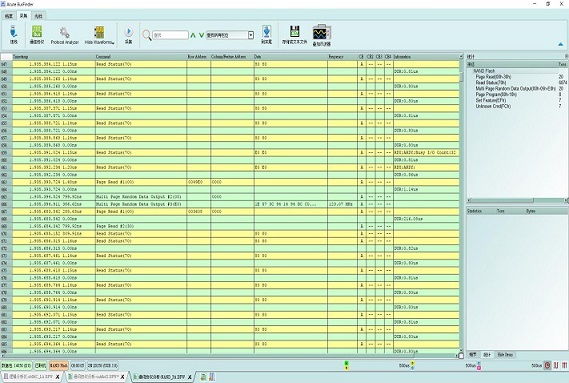

Nand_PA_mode图1
eMMC_PA_mode图1
2.2、BF7264B的协议分析仪同样提供NandFlash/eMMC协议触发，并且可以结合协议分析仪的三种工作模式来监测采集数据，协议分析仪的三种工作模式请参考以下Acute BusFinder三种工作模式说明。
总结
因为BF7264B是集逻辑分析仪与协议分析仪于一体的机器，所以BF7264B可以先用协议分析仪功能长时间监测采集数据，从而发现数据错误。然后再用逻辑分析仪功能的协议触发去定位采集数据错误的数字波形，最后确认数据错误的原因。目前市场上的逻辑分析仪和协议分析仪都是单独的仪器，所以在数据分析除错方面就会有不足。协议分析仪可以长时间监测采集数据，但是发现数据错误后无法通过波形去确认数据错误的原因。逻辑分析仪可以采集数字波形，但是因为数字波形格式大、占内存，所以没办法做到长时间采集。
